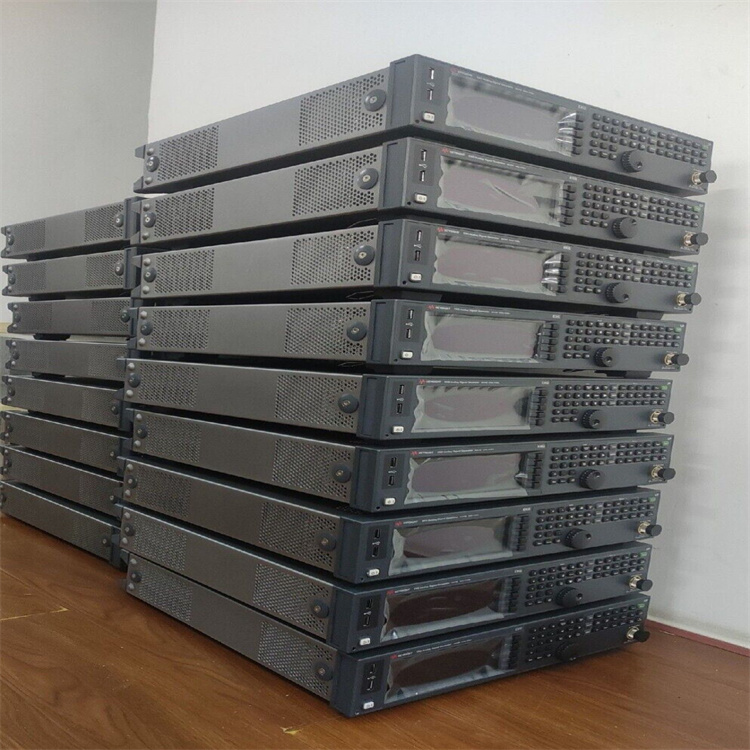

是德KEYSIGHT/N5171B信号发生器9KHZ-6G

Agilent / HP N5171B EXG 射频模拟信号发生器具有的 EXG，旨在满足您对组件参数测试和校准的信号需求。其出色的硬件性能可提供快的吞吐量、长的正常运行时间以及好的准确性和可重复性。

Agilent / HP N5171B EXG 射频模拟信号发生器的特性和规格包括：

特征

的准确性和可重复性确保组件测试的性

业界的输出功率有助于补偿测试系统损耗

快速切换速度提供大吞吐量

两个机架单元的高度可以帮助缩小您的测试台

基于代 MXG 业绩记录的高平均故障间隔时间 (MTBF) 可延长正常运行时间

规格

信号特征：

9 kHz 至 1、3 或 6 GHz

+21 dBm 功率至 3 GHz，带电子衰减器

< 900 µs 频率和功率同步切换

调制和扫描：

AM、FM、ØM 和窄脉冲

脉冲串发生器

10 MHz 多功能发生器和低频输出

数字步进和列表扫描模式

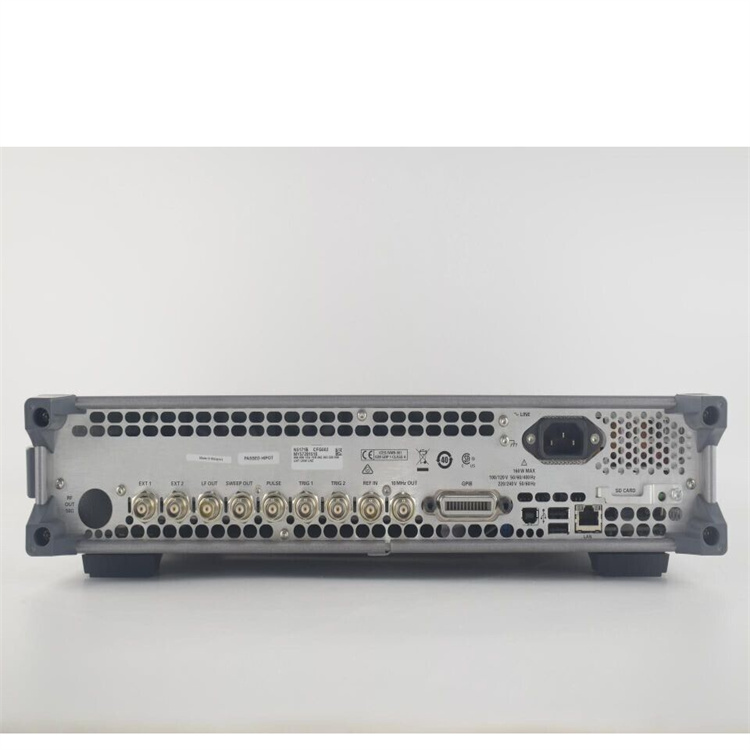

自动化和通讯接口：

1000BaseT LAN、LXI、USB 2.0 和 GPIB

SCPI、IVI-COM、MATLAB 驱动程序

向后兼容所有 ESG、MXG、PSG 和 8648x 信号发生器

Agilent USB 功率传感器与嵌入式显示屏和 SCPI 控制兼容

频率规格：

频率：

频率范围：

选项 501：9 kHz 至 1 GHz

选项 503：9 kHz 至 3 GHz

选件 506：9 kHz 至 6 GHz

分辨率：0.01赫兹

相位偏移：可按标称 0.1° 增量调节

频率切换速度：

连续波模式：

SCPI 模式：≤ 5 ms，典型值

列表/步进扫描模式：≤ 5 ms，典型值

频率参考：

准确性：

内部时基参考振荡器老化率：

≤ ± 5 ppm/10 年

< ± 1 ppm/年，标称值

调整分辨率： < 1 x 10^-10，标称值

温度影响：  ± 1 ppm（0 至 55 °C），标称值

线路电压影响：  ± 0.1 ppm，标称值；5% 至 –10%，标称值

参考输出：

频率：10兆赫

幅度： ≥ +4 dBm，标称值 50 Ω 负载

外部参考输入：

输入频率，标准：10 MHz

输入频率，选项 1ER：1 至 50 MHz（0.1 Hz 的倍数）

锁定范围：±1 ppm

幅度：> -3.0 至 20 dBm，标称值

阻抗：50 Ω，标称值

波形：正弦波或方波

扫描模式（频率和幅度）：

操作模式：

步扫：

等间隔的频率和幅度

或对数间隔的频率步长

列表扫描：频率和幅度步进的任意列表

扫描范围：在仪器频率范围内

停留时间：100 μs 至 100 s

点数：

步进扫描：2至65535

列表扫描：1 到 3201

步长变化：线性或对数

触发：自由运行、触发键、外部、定时器、总线（GPIB、LAN、USB）

幅度规格：

输出参数：

可设置范围：+30 至 –144 dBm

分辨率：0.01 dB，标称值

步进衰减器：0 至 130 dB，步进 5 dB，电子型

连接器：N 型 50 Ω，标称

大输出功率：

频率：

9kHz 至 10MHz：

标准：+13 dBm

选项 1EA：+17 dBm

> 10 MHz 至 3 GHz：

标准：+18 dBm

选项 1EA：+21 dBm

> 3 至 6 GHZ：

标准：+16 dBm

选项 1EA：+18 dBm

大反向功率，标称：

< 1 GHz：50 W

> 1 至 < 2 GHz：25 W

> 2 至 < 6 GHZ：20 W

大直流电压：50 VDC

跳闸等级：2W

幅度切换速度：

连续波模式：

SCPI 模式：≤ 5 ms，典型值

功率搜索 SCPI 模式：< 12 ms，测量

列表/步进扫描模式：≤ 5 ms，典型值

谐波（CW 模式）：

范围：

9 kHz 至 3 GHz：

标准 < +4 dBm：< -35 dBc

选项 1EA < +12 dBm：< -30 dBc

> 3 至 4 GHz：

标准 < +4 dBm：< -35 dBc，典型值

选项 1EA < +12 dBm：< -35 dBc，典型值

> 4 至 6 GHz：

标准 < +4 dBm：< -53 dBc，典型值

选项 1EA < +12 dBm：< -40 dBc，典型值

非谐波（CW 模式）：

范围（> 10 KHz 偏移）（标准 (dBc)）：

9 kHz 至 < 5 MHz：-65，标称值

5 至 < 250 MHz：-75

250 至 < 750 MHz：-75

750 MHz 至 < 1.5 GHz：-72

1.5 至 < 3.0 GHz：-66

3 至 6 GHz：-60

分谐波（CW 模式）：

9 kHz 至 1.5 GHz：无

> 1.5 至 3 GHz：-82 dBc

> 3 至 6 GHz：-74 dBc
